水泥組分的定量測定
水泥組分的定量測定主要是測定水泥中混合材料的摻加量，從而確定水泥的品種。國際上對于水泥中混合材料摻加量的測定日趨重視，國際標(biāo)準(zhǔn)化組織、歐洲標(biāo)準(zhǔn)草案及一些技術(shù)先進的國家標(biāo)準(zhǔn)中均列有混合材料摻加量的測定方法。
由于混合材的摻加種類繁多{各地的混合材成分相差很大，故水泥組分的定量測定十分困難。曾經(jīng)使用過的方法很多，但沒有一種方法是通用的，特別是當(dāng)混合材成分變動時，僅測定一種成分的含量，由此推斷混合材的摻加量，所造成的測定誤差都較大。
隨著x射線熒光分析儀以及計算機在水泥企業(yè)的逐漸普及，通過測定幾種成分的含量，求解聯(lián)立方程，可以比較快速、準(zhǔn)確地測定水泥中各組分的含量。

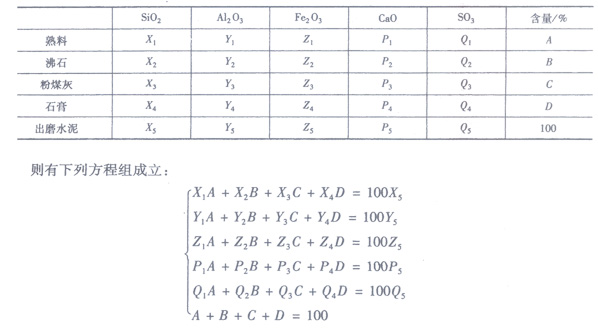

例如，可以按表8-1所列設(shè)出磨水泥、水泥熟料、石膏、混合材的化學(xué)成分含量的代碼。如果混合材是雙摻（例如沸石和粉煤灰），連同熟料和石膏，其含量共4個未知數(shù)（A，B，C，D）。解上述6組聯(lián)立方程中的任意4組（即測定硅、鋁、鐵、鈣、硫5種成分中的 3種，得出3個聯(lián)立方程，加最后一個方程共4個方程），即可解出A，B，C，D的值（采用不同的方程組合，得到的結(jié)果會略有差異）。如果是單摻，僅需測定上述5種成分中的2 種即可。
所選擇的被測定的成分，可以是上述5種，也可以根據(jù)所摻加混合材的性質(zhì)，選擇與水泥熟料成分相差較大的其他成分。例如，摻有大量還原性物質(zhì)的礦渣、鋼渣、鐵合金渣等工業(yè)廢渣的水泥，可以選擇測定還原值；摻有大量頁巖、粉煤灰、爐渣、煤矸石等火山灰質(zhì)料及礦渣的水泥，可以選擇測定耗酸值。國家標(biāo)準(zhǔn) GB/T 12960---2007《水泥組分的定量定》則是選擇測定鹽酸不溶渣、EDTA不溶渣的含量。各水泥企業(yè)可根據(jù)所用混合材的況，選擇適當(dāng)?shù)姆治龇椒ǎζ淇煽啃赃M行驗證，形成文件。
國家標(biāo)準(zhǔn)GB/T 12960--2007《水泥組分的定量測定》提出用選擇溶解法測定水泥中合材料的含量，是目前我國所使用的各種混合材料含量測定方法中適應(yīng)性較強的方法。現(xiàn)其測定方法原理及各組分含量的計算公式中的基準(zhǔn)法作一說明。各企業(yè)根據(jù)所用混合材雨渣含量的測定數(shù)據(jù)，可得出平均值，代替計算公式中的相應(yīng)符號，以簡化測定。
水泥組分的測定，通常是先采用選擇溶解法將礦渣、粉煤灰、火山灰質(zhì)材料等組分凰泥中分離出來（稱為不溶渣），通過公式計算其含量；再用常規(guī)方法測定水泥中三氧化ij 計算水泥中石膏的含量；測定水泥中二氧化碳的含量，計算水泥中石灰石的含量；最后剝差減法計算水泥中熟料的含量。
